Automatisation pour l’industrie 4.0

Outils de production mobiles autonomes

Les solutions SWD® rendent mobiles et autonomes en déplacement tous les équipements de production de l’Usine du Futur, quelques soient leurs gabarits et leurs cycles de fonctionnement.

Exigences de sécurité et fiabilité :

Fonctions sécuritaires exclusives conformes ISO 3691-4
Produits qualifiés pour usages intensifs

Attentes des intégrateurs :

Modularité et liberté totale d’intégration
Briques technologiques simples et maintenables

Réponses aux utilisateurs :

Diversité d’application aux moyens roulants
Ecosystème cohérent et compatible

Nos solutions pour l’automatisation industrielle

Robotisation de tous les moyens roulants, de quelques kg à plusieurs tonnes !

[+] Plus d’une tonne de charge déplacée par axe motorisé

Les roues SWD® 150 et les moteurs SWD® Core peuvent déplacer jusqu’à 1,5 tonne par moteur sur sol béton plat. Les motorisations peuvent être facilement chainées pour proposer des systèmes multi-roues ou multi-axes capables de déplacer plusieurs tonnes.

[+] Haute résistance aux chocs et vibrations

Grâce à leurs boîtiers et à leurs moyeux en fonte d’acier renforcée, les roues SWD® 150 peuvent résister aux chocs et vibrations sévères et supporter des charges de 700 kg par roue.

[+] Interfaces simples et standardisées

Les motorisations SWD® disposent d’interfaces standard CANopen CiA/DS 402 pour le contrôle moteur, et de boucles de sécurité prêtes à connecter à l’ensemble des capteurs de sécurité du marché.

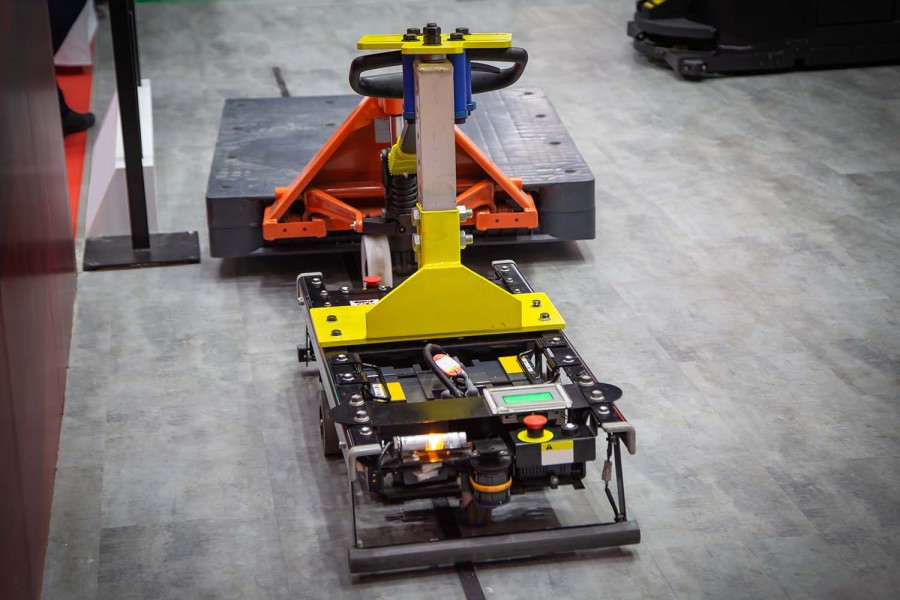

Les roues SWD 150 permettent d'équiper les robots mobiles pour la menutention de charges en usine

Les roues SWD® 150 permettent d'équiper les robots mobiles pour la manutention de charges en usine

Train de chariots équipés de roues Series 300I tractés par un AGV

Produits ez-Wheel adaptés au secteur

Ref. ezSWD150IH.14x/C-x

ezSWD150IH14 C 0 26102023 (Photo HD DET)

Usage

robotique mobile
AGVs
AMRs

Caractéristiques techniques

Format / diamètre 150 mm

Charge verticale maximale Jusqu’à 700 kg

Vitesse 0 à 3,7 km/h

Type de pneu PU 92 sh. A – Profilé plat

Puissance nominale 185 W (S1)

Capacité batterie 100 Wh

Couple pointe 45 Nm

Effort de poussée 60 daN / 1.5t déplacée

Option(s) Batterie interne, Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D Télécharger le CAD 3D

Ref. ezSWD150IH.25x/C-x

ezSWD150IH25 C 0 26102023 (Photo HD DET)

Usage

transitique industrielle
transferts à basse vitesse
AGVs / AMRs

Caractéristiques techniques

Format / diamètre 150 mm

Charge verticale maximale Jusqu’à 700 kg

Vitesse 0 à 2,1 km/h

Type de pneu PU 92 sh. A – Profilé plat

Puissance nominale 185 W (S1)

Capacité batterie 100 Wh

Couple pointe 63 Nm

Effort de poussée 84 daN / 2.1t déplacée

Option(s) Batterie interne, Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D Télécharger le CAD 3D

Ref. ezSWD125IM.4x/C

Usage

robots logistiques
robots de service
AGVs / AMRs

Caractéristiques techniques

Format / diamètre 125 mm

Charge verticale maximale 250 kg (statique)

Vitesse 0 à 11 km/h

Type de pneu PU 80 sh. A - Profilé plat

Puissance nominale 200 W (S1)

Couple pointe 13 Nm

Effort de poussée 20 daN / 500 kg déplacés

Option(s) Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D Télécharger le CAD 3D

Ref. ezSWD125IM.14x/C

Usage

plateformes mobiles
robots industriels
AGVs / AMRs

Caractéristiques techniques

Format / diamètre 125 mm

Charge verticale maximale 250 kg

Vitesse 0 à 3,2 km/h

Type de pneu PU 80 sh. A - Profilé plat

Puissance nominale 185 W (S1)

Couple pointe 37 Nm

Effort de poussée 60 daN / 1 500 kg déplacés

Option(s) Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D Télécharger le CAD 3D

Ref. ezSWDcore.0x/C

Usage

robots mobiles
navettes à palettes
chariots à levage
convoyeurs

Caractéristiques techniques

Vitesse 0 à 1 800 rpm

Puissance nominale 250 W (S1)

Couple pointe 4.4 Nm

Option(s) Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D Télécharger le CAD 3D

Ref. ezSWDcore.4x/C

Usage

robots mobiles
navettes à palettes
chariots à levage
convoyeurs

Caractéristiques techniques

Vitesse 0 à 490 rpm

Puissance nominale 200 W (S1)

Couple pointe 13 Nm

Option(s) Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D Télécharger le CAD 3D

Ref. ezSWDcore.14x/C

Usage

robots mobiles
navettes à palettes
chariots à levage
convoyeurs

Caractéristiques techniques

Vitesse 0 à 130 rpm

Puissance nominale 185 W (S1)

Couple pointe 37 Nm

Option(s) Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D Télécharger le CAD 3D

Ref. ezSWDcore.25x/C

Usage

robots mobiles
navettes à palettes
chariots à levage
convoyeurs

Caractéristiques techniques

Vitesse 0 à 72 rpm

Puissance nominale 145 W (S1)

Couple pointe 37 Nm

Option(s) Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D Télécharger le CAD 3D

Ref. ezSWDcore.50x/C

Usage

robots mobiles
navettes à palettes
chariots à levage
convoyeurs

Caractéristiques techniques

Vitesse 0 à 36 rpm

Puissance nominale 72 W (S1)

Couple pointe 37 Nm

Option(s) Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D

Ref. ezSWDcore.100x/C

Usage

robots mobiles
navettes à palettes
chariots à levage
convoyeurs

Caractéristiques techniques

Vitesse 0 à 18 rpm

Puissance nominale 37 W (S1)

Couple pointe 37 Nm

Option(s) Frein de stationnement /B

Télécharger la fiche technique Télécharger le CAD 2D

Safety scanner Ref. SE2L

accessoires commande sécuritaire safety scanner

Usage

robots mobiles
transitique industriell
AGVs / AMRs

Safety edge Ref. E30BK1

accessoires commande sécuritaire safety edges

Usage

robots mobiles
robots de service
AGVs / AMRs

Hub Ref. ezSWDsafetyhub

accessoires commande sécuritaire safety hub

Usage

AGVs
AGCs
AMRs

Télécharger le CAD 2D Télécharger le CAD 3D
